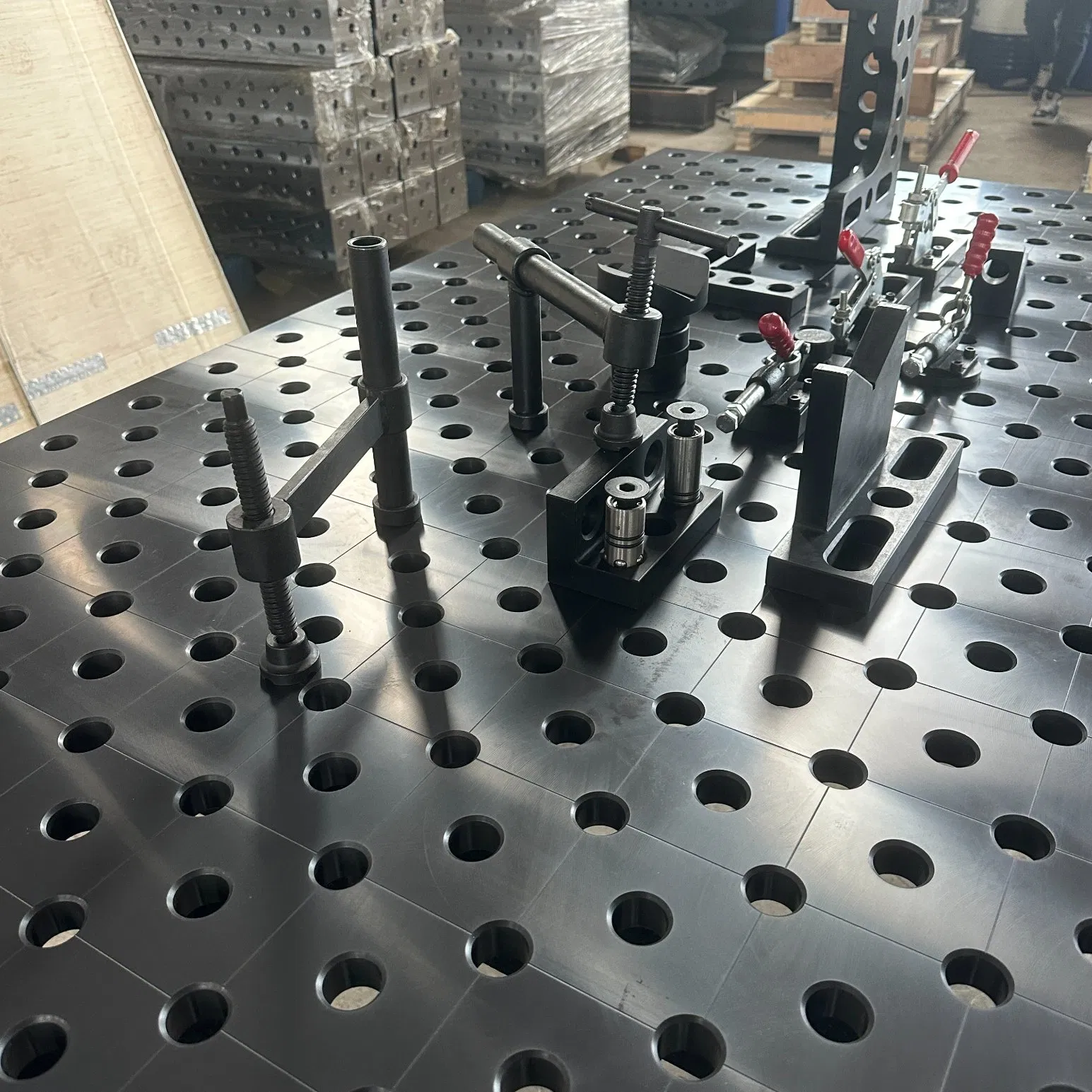

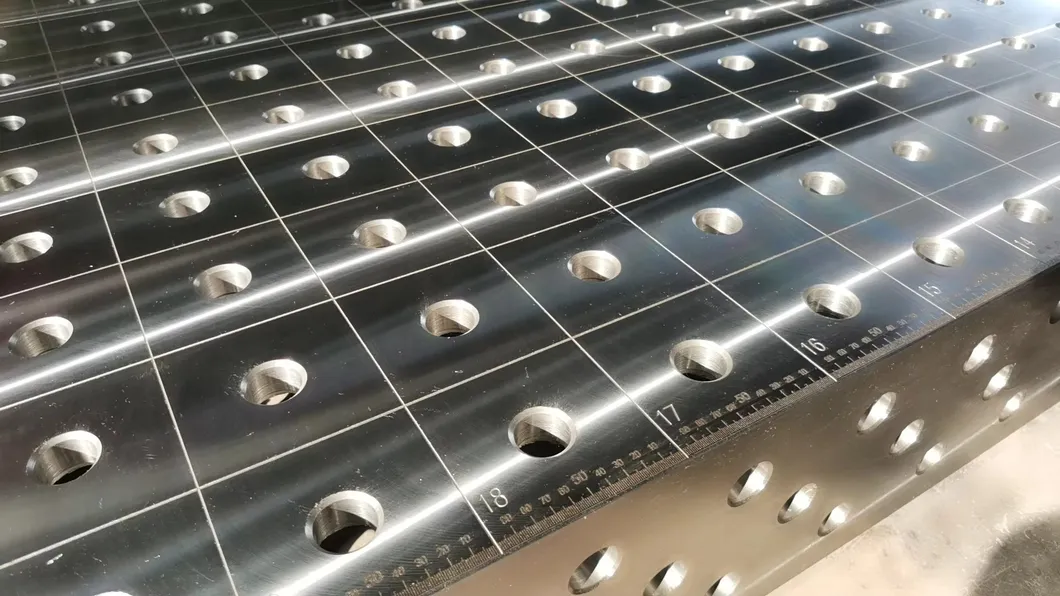

طاولة لحام عالية الصلابة مصنوعة من مواد صديقة للبيئة

1 / 5

طاولة لحام عالية الصلابة مصنوعة من مواد صديقة للبيئة

التخصيص:	متاح
اكتب:	محطة لحام
بناء:	منصة

إرسال استفسار

وصف المنتج

المعلومات الأساسية

نموذج رقم

D-28-1500*1000*200

سرعة الدوران

0.3-3 دورة في الدقيقة

أقصى قطر للا مركزية

100 مم

زاوية الإمالة

0-90 درجة

الجهد الكهربائي

110 فولت / 220 فولت

نوع بكرات اللحام والتدوير

قابل للتعديل

نوع آلية إمالة اللحام

تجميع مرن

الحالة

جديد

المادة

حديد مصبوب/فولاذ

حجم الفتحة

28 مم / 16 مم

معالجة السطح

نتردة

اسم المنتج

جدول اللحام ثلاثي الأبعاد

الاستخدام

اللحام بالليزر

الملحقات

مشبك التركيب

الشهادة

ايزو 9001

الارتفاع

100 / 150 / 200

الحجم

مخصص

حزمة النقل

حزم التصدير القياسية

التخصيص

1000*2000*200

رمز النظام المنسق

732690

القدرة الإنتاجية

50,000 مجموعة/سنة

مواصفات المنتج

طاولة عمل اللحام المعدنية الجديدة ثلاثية الأبعاد من الفولاذ مع مشابك لمحطات اللحام والقطع الروبوتية

إن جدول اللحام ثلاثي الأبعاد / منصة اللحام هي جهاز يستخدم في عمليات اللحام، وذلك بشكل أساسي لعمليات اللحام الآلي والدقيق. وهي عادة مجهزة بنظام تحكم في الحركة ثلاثي الأبعاد يمكنه التحرك بحرية على محاور متعددة لاستيعاب أجزاء العمل من مختلف الأشكال والأحجام. ومن الممكن أن تعمل مثل هذه المعدات على تحسين كفاءة ودقة اللحام، وغالباً ما تستخدم في التصنيع، وصناعة السيارات، والفضاء الجوي.

المادة: لحام صفيحة فولاذية عالية الجودة أو حديد مصبوب مع معالجة النتردة.

تباعد الفتحات: 100 ± 0.05 مم

الاستواء: 0.1 / 1000 مم

سعة التحميل: النوع القياسي 2 طن، ونوع الإطار 5 أطنان.

الصلابة: صلابة جسم المادة وطبقة النتردة: HV450-HV630

كيف تستخدم طاولة تجهيزات ثلاثية الأبعاد للحصول على لحام أفضل وأسرع؟

1. اختر منصة عمل مناسبة

اختر منصة لحام ثلاثية الأبعاد مناسبة وفقًا لحجم المنتج وشكله. على سبيل المثال، تستخدم الهياكل المعدنية الصفيحة والصلب الصغيرة في الغالب جداول اللحام من الفئة D16؛ وتستخدم هياكل الصلب الكبيرة وصناعات الآلات الثقيلة في الغالب جداول اللحام من الفئة D28.

2. قم بتكوين التثبيتات المطابقة

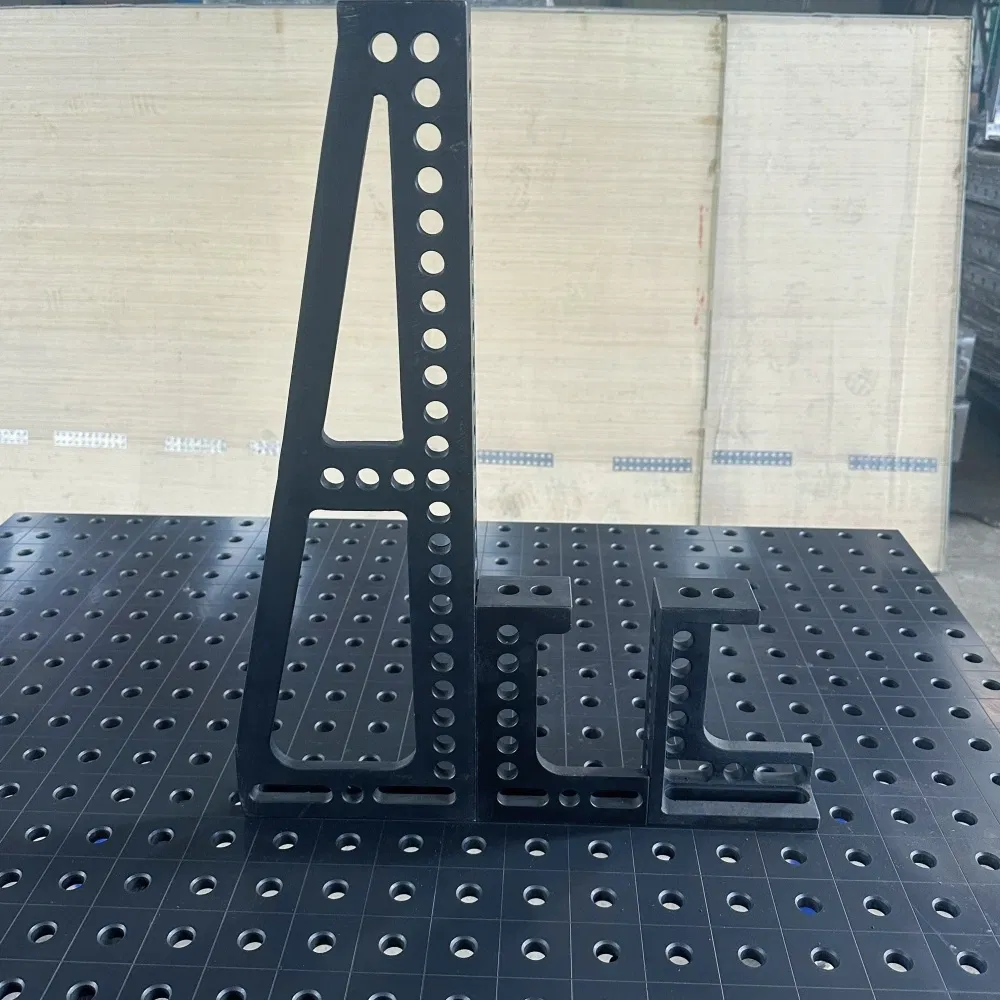

اختر الملحقات المناسبة وفقًا لشكل قطعة العمل وحجمها وتعقيدها. عندما لا تتمكن المنصة من تحقيق حجم قطعة العمل، يمكن استخدام أجزاء الدعم مثل الصناديق المربعة على شكل U، والصناديق المربعة على شكل L، ومكاوي زاوية الدعم للتوسع والتوسيع.

3. التجميع وتحديد الموضع بسرعة

باستخدام التصميم المعياري ونظام الفتحات القياسي للمنصة، يمكن تجميع الملحقات المختلفة بسرعة في الأدوات المطلوبة، ووضعها بدقة بواسطة مسامير القفل السريع.

4. اللحام والتجميع

بعد تحديد الموضع والقمع، يمكن تنفيذ عمليات اللحام. نظرًا للدقة والثبات العالي لطاولات اللحام المعيارية وملحقاتها، يمكن ضمان جودة اللحام وتحسين كفاءة العمل.

جدول اللحام ثلاثي الأبعاد -- الفئة D16

• مصنوعة من الفولاذ أو الحديد الزهر
• 5 أسطح عمل دقيقة ذات تشغيل ميكانيكي
• قطر الفتحة: 16 مم
• خطوط الشبكة: 50 مم * 50 مم
• تباعد الفتحات: 50 مم
• سمك المادة: 14 مم تقريباً
• ارتفاع الأسطح الجانبية: 100 مم
• الجزء السفلي معزز بأضلاع التقوية
• خمسة ثقوب لطاولة اللحام: مخصص
• مع قياس متدرج: مخصص
• المعالجة: نتردة أو بدون نتردة
• الحجم: حسب الطلب

جدول اللحام ثلاثي الأبعاد -- الفئة D28

• مصنوعة من الفولاذ أو الحديد الزهر
• 5 أسطح عمل دقيقة ذات تشغيل ميكانيكي
• قطر الفتحة: 28 مم
• خطوط الشبكة: 100 مم * 100 مم
• تباعد الفتحات: 100 مم
• سمك المادة: 23 مم تقريباً
• ارتفاع الأسطح الجانبية: 200 مم
• الجزء السفلي معزز بأضلاع التقوية
• خمسة ثقوب لطاولة اللحام: مخصص
• مع قياس متدرج: مخصص
• المعالجة: نتردة أو بدون نتردة
• الحجم: حسب الطلب

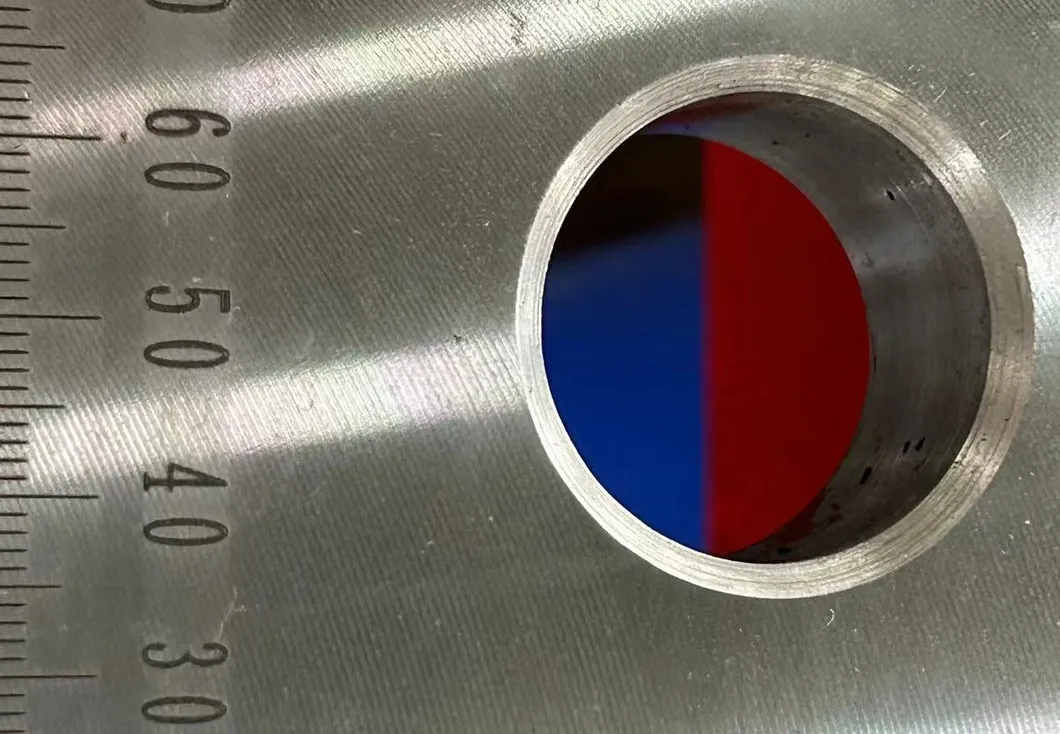

معالجة زاوية R

تتم معالجة حواف وزوايا كل فتحة بنصف قطر انحناء مميز (زاوية R)، مما يساهم بشكل كبير في تسهيل الاستخدام وحماية الحواف من التآكل، وبالتالي زيادة فترة خدمة الطاولة بشكل كبير.

مواصفات الإنتاج لجدول اللحام ثلاثي الأبعاد

رقم العنصر	المواصفات (الطول × العرض) مم	الارتفاع (مم)	المادة	قطر الحفرة (مم)
1	4000 مم × 2000 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
2	3000 مم × 2000 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
3	3000 مم × 1500 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
4	2500 مم × 2000 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
5	2500 مم × 1500 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
6	2000 مم × 2000 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
7	2400 مم × 1200 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
8	2000 مم × 1500 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
9	1500 مم × 1500 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
10	2000 مم × 1000 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
11	1200 مم × 1200 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
12	1200 مم × 1000 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
13	1000 مم × 1000 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16
14	1000 مم × 800 مم	200/150/100	Q355/Q235/حديد مصبوب/فولاذ مقاوم للصدأ	D28/D16

أنواع جداول اللحام المتوفرة

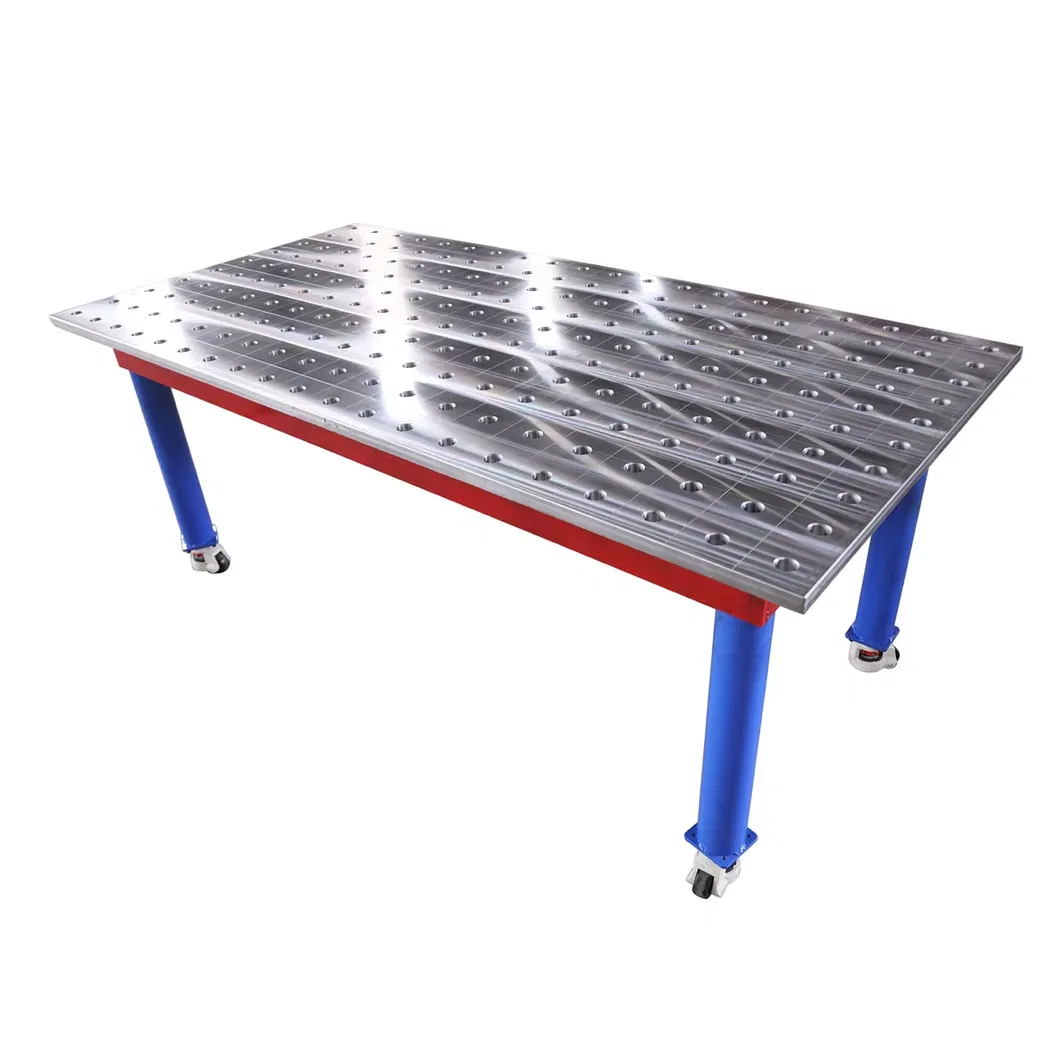

طاولة لحام ثنائية الأبعاد بالفولاذ

طاولة لحام ثلاثية الأبعاد بالفولاذ

طاولة لحام ثلاثية الأبعاد بالفولاذ مع نتردة

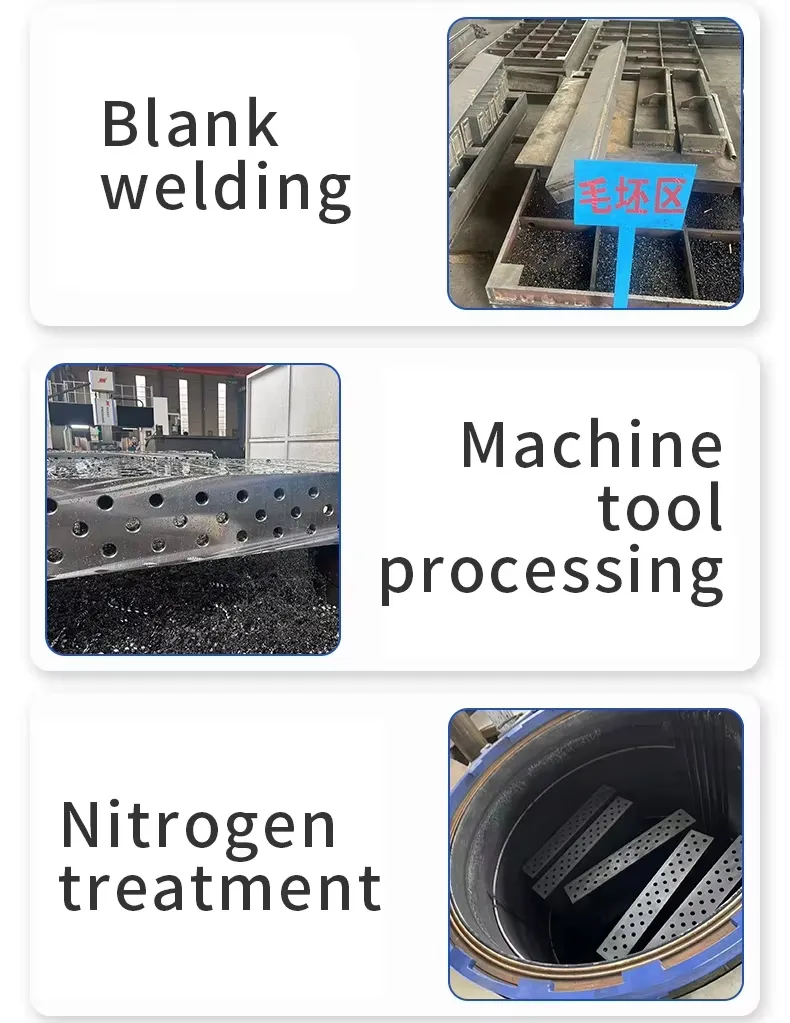

عملية اللحام ثلاثي الأبعاد

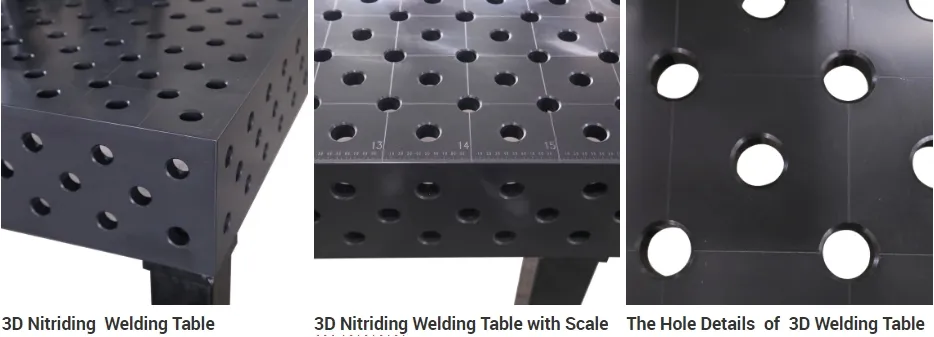

تفاصيل معالجة النتردة لطاولات اللحام ثلاثية الأبعاد

تفاصيل معالجة النتردة لطاولة اللحام ثلاثية الأبعاد

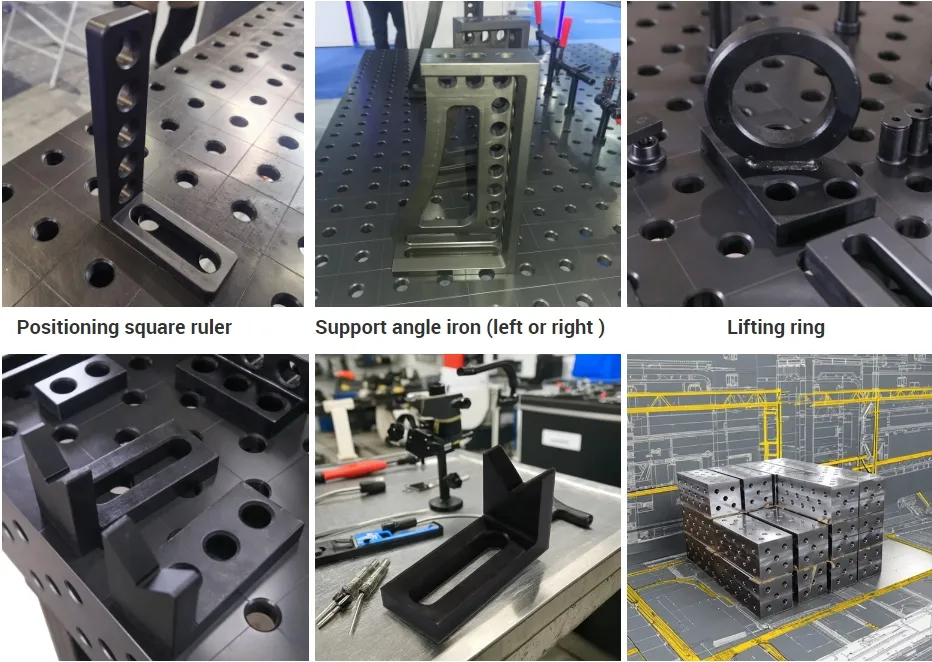

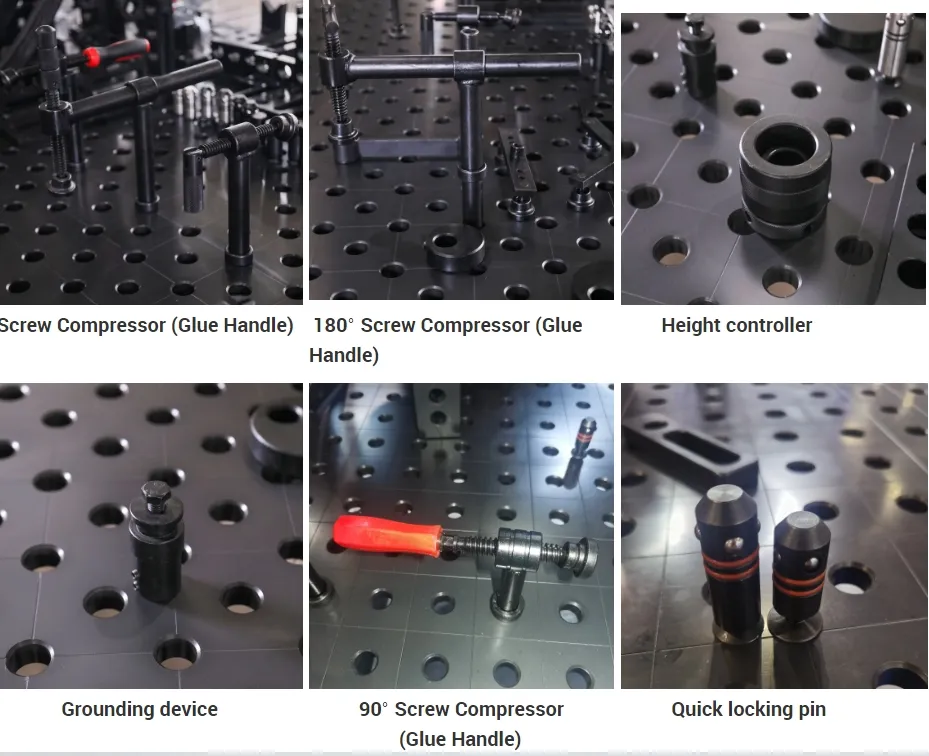

المشابك والملحقات لطاولات اللحام

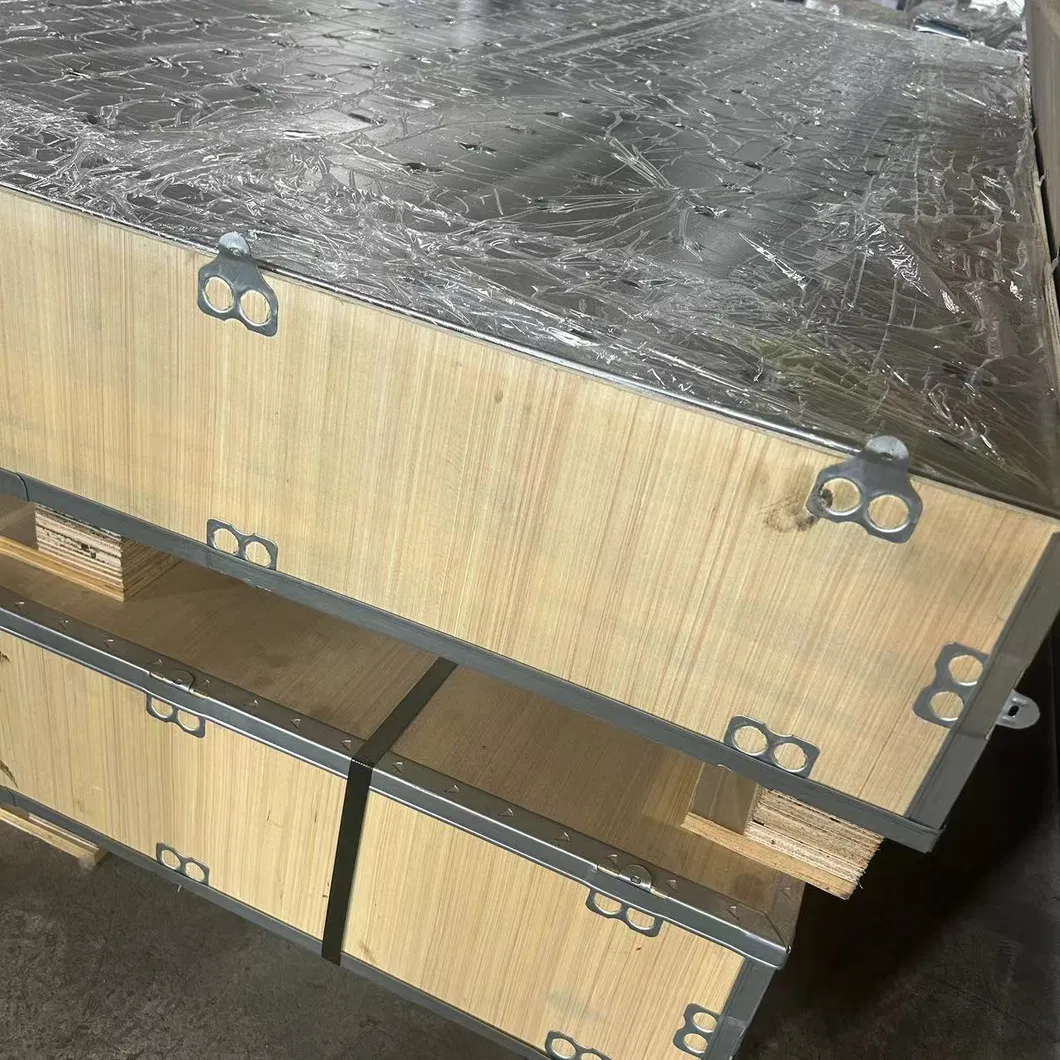

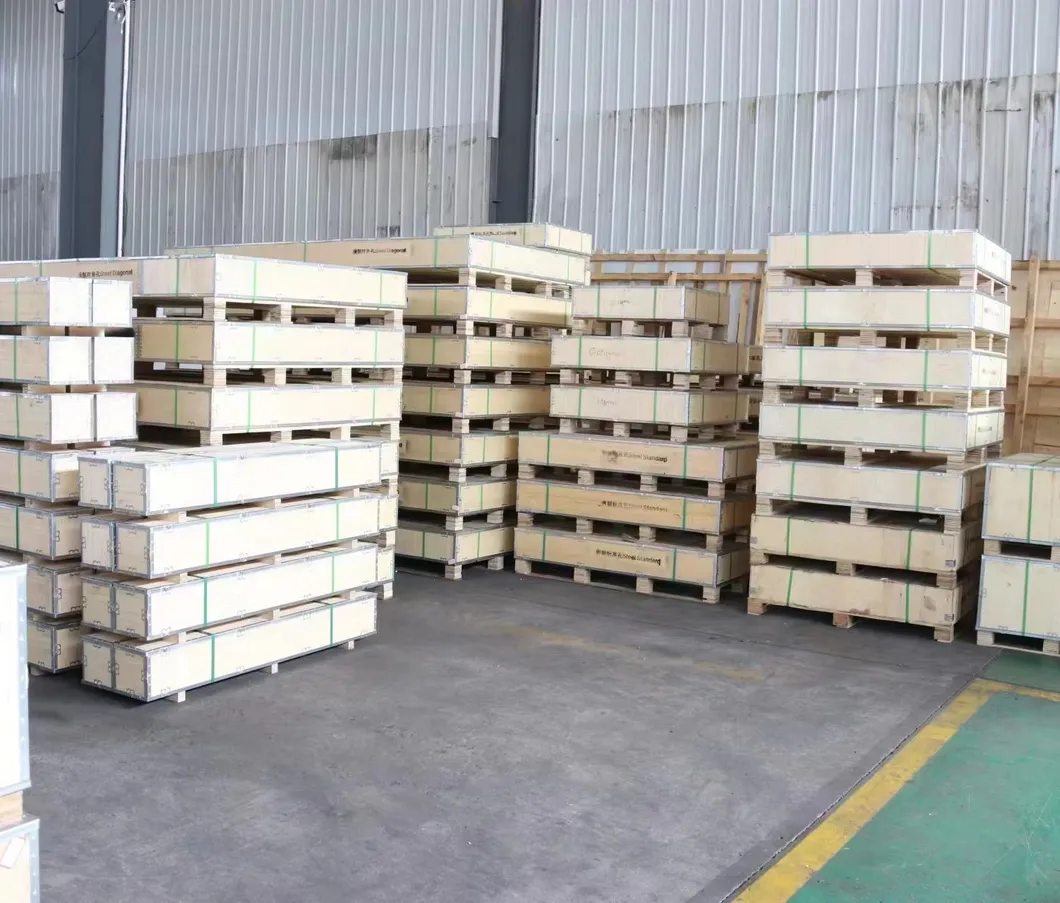

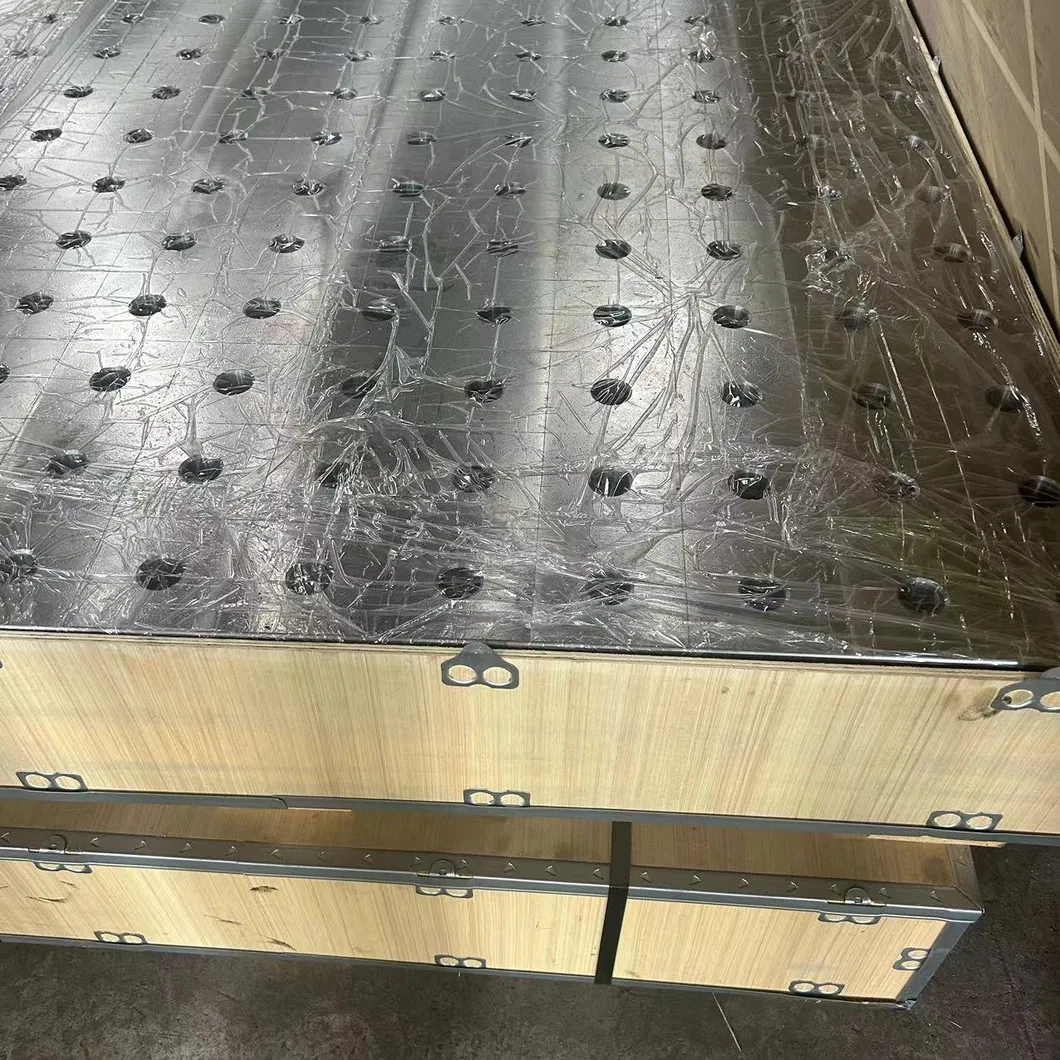

مجموعة التصدير لنظام جدول اللحام ثلاثي الأبعاد

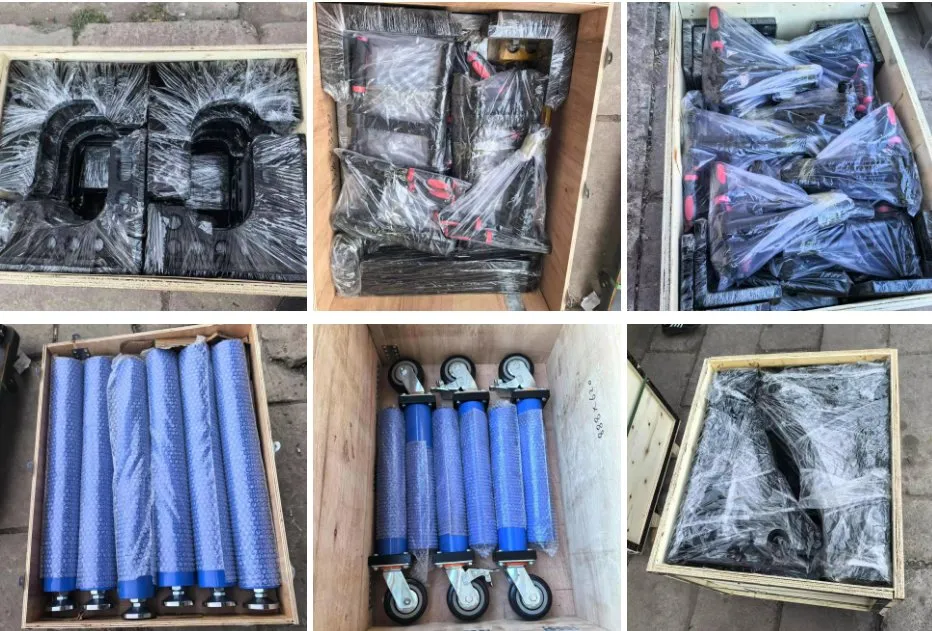

تصدير حزمة مشابك طاولة اللحام

الأسئلة المتداولة (FAQ)

ما هو جدول اللحام ثلاثي الأبعاد وما هي استخداماته الرئيسية؟

جدول اللحام ثلاثي الأبعاد هو نظام طاولة عمل معياري عالي الدقة يستخدم لتثبيت وضبط القطع المعدنية بدقة أثناء عمليات اللحام، خاصة في محطات اللحام الروبوتية والتصنيع الدقيق لزيادة الكفاءة والجودة.

كيف نضمن الجودة العالية للمنتج؟

يتم ضمان الجودة من خلال فحص دقيق للمواد قبل التصنيع، وإجراء اختبارات استواء دقيقة للغاية للسطح (تصل إلى 0.1/1000 مم)، بالإضافة إلى عملية الفحص النهائي الشاملة قبل الشحن.

ما هي المواد والخيارات المتاحة لهذه الطاولات؟

تتوفر الطاولات بخيارات مختلفة تشمل الفولاذ عالي الجودة (مثل Q355 وQ235)، الحديد المصبوب، والفولاذ المقاوم للصدأ، ويمكن طلبها مع معالجة النتردة لزيادة مقاومة الصدأ والصلابة وعمر الخدمة.

ما هي المزايا الفنية والخبرة المتوفرة في التصميم والإنتاج؟

تستند حلولنا إلى خبرة طويلة تبلغ 13 عامًا في التصميم والإنتاج لخدمة مختلف القطاعات الصناعية. تتم معالجة الطاولات لضمان مقاومتها للصدأ، التآكل، والالتصاق بفضل طبقة النتردة المتطورة.

ما هي شروط وطرق الدفع والشحن المتوفرة؟

نقبل شروط تسليم مرنة مثل EXW, FOB, CIF, DAP, DDP وغيرها، مع خيارات دفع متعددة تشمل التحويل البنكي T/T، وL/C، وبطاقات الائتمان، وPayPal. كما يمكن الشحن عبر البحر، الجو، القطار، أو الشاحنات.

ما الفرق الرئيسي بين الفئتين D16 و D28؟

الفئة D16 تأتي بفتحات قطر 16 مم وتباعد 50 مم لسمك مادة 14 مم وهي مثالية للأعمال الخفيفة، بينما الفئة D28 تأتي بفتحات 28 مم وتباعد 100 مم وسمك 23 مم وهي مناسبة للهياكل الثقيلة وصناعات الآلات الضخمة.
